Hardware

Definición:
Parte física de un ordenador o sistema informático. Formado por componentes eléctricos, electrónicos, electromecánicos y mecánicos, como circuitos de cables y luz, placas, memorias, discos duros, dispositivos periféricos y cualquier otro material en estado físico que sea necesario para hacer que el equipo funcione.

Memoria RAM:
Es la memoria principal de un dispositivo donde se almacena programas y datos informativos. Las siglas RAM significan “Random Access Memory” traducido al español es “Memoria de Acceso Aleatorio”.

ROM
La memoria ROM, (read-only memory) o memoria de sólo lectura, es la memoria que se utiliza para almacenar los programas que ponen en marcha el ordenador y realizan los diagnósticos. La mayoría de los ordenadores tienen una cantidad pequeña de memoria ROM (algunos miles de bytes).

MotherBoard: También se le reconoce como: La placa base, placa madre, tarjeta madre o board (en inglés motherboard, mainboard) es una tarjeta de circuito impreso a la que se conectan las demás partes de la computadora.
La placa base, además, incluye un software llamado BIOS, que le permite realizar las funcionalidades básicas, como pruebas de los dispositivos, vídeo y manejo del teclado, reconocimiento de dispositivos y carga del sistema operativo.

Puertos externos de comunicación: Variedad de dispositivos integrados que van más allá de las clásicas interfaces de video, audio y red. Cada modelo disponible en el mercado combina interfaces y puertos que lo diferencian del resto, y lo vuelven útil para distintas necesidades.

Modulo regular de tensión: También cuentan con una fuente de energía que podría considerarse secundaria, ya que recibe la tensión que le suministra la fuente principal (12 V) y se encarga de convertirla a valores inferiores, admisibles por el procesador, la memoria RAM y el chipset.

Zócalo del procesador:Es el encargado de alojar el procesador en el motherboard.

Northbridge: Operaciones entre el procesador y los dispositivos de alta velocidad, como la memoria RAM, la interfaz de video y el bus PCI Express x16.

Southbridge: Conexiones con los dispositivos de menor velocidad (buses PCI Express x1 y PCI, controladora de discos, controlador USB, audio integrado, etc.).

Zócalos para memoria RAM
Este modelo solo posee dos slots para módulos de memoria. Los modelos de gama media duplican esta cifra, y los de gama alta pueden llegar a triplicarla.

Puerto para unidades Parallel ATA: Un puerto Parallel ATA en sus motherboards, a modo de retrocompatibilidad.

Conector de alimentación ATX: Conector ATX de 24 contactos. La versión anterior de esta ficha era de 20 contactos. Afortunadamente, fuentes y motherboards de un tipo y otro son compatibles entre sí.

Puertos para unidades Serial ATA.Puertos SATA para conectar discos duros, unidades SSD y unidades ópticas. Existen tres revisiones: de 150 MB/s, 300 MB/s y 600 MB/s

Conectores USB: Se trata de conectores o jack USB. mediante los cuales podemos conectar los paneles USB frontales

Batería CR-2032: Esta batería alimenta la memoria CMOS RAM para que no pierda la configuración del Setup del BIOS.

Integrado y cristales generadores de clock

Las cápsulas metálicas de color plateado y bordes redondeados encierran el cristal que genera el pulso inicial para hacer funcionar los componentes del MotherBoard.

Zócalos de expansión.
Zócalo PCI Express x1, PCI Express x16 y dos ranuras PCI. Los motherboards de alta gama pueden llegar a tener el doble de slots que en este ejemplo.

Chip LPCIO: Super I/O, este integrado se encarga de administrar diversas funciones simultáneamente: puertos serie, puerto paralelo, FDC, controlador de teclado y mouse PS/2, y sensores encargados de monitorear las temperaturas.

Chip BIOS.
El chip del BIOS aloja el programa de inicio a bajo nivel que todo motherboard posee. Gestiona el proceso inicial de arranque enviándole órdenes al hardware.

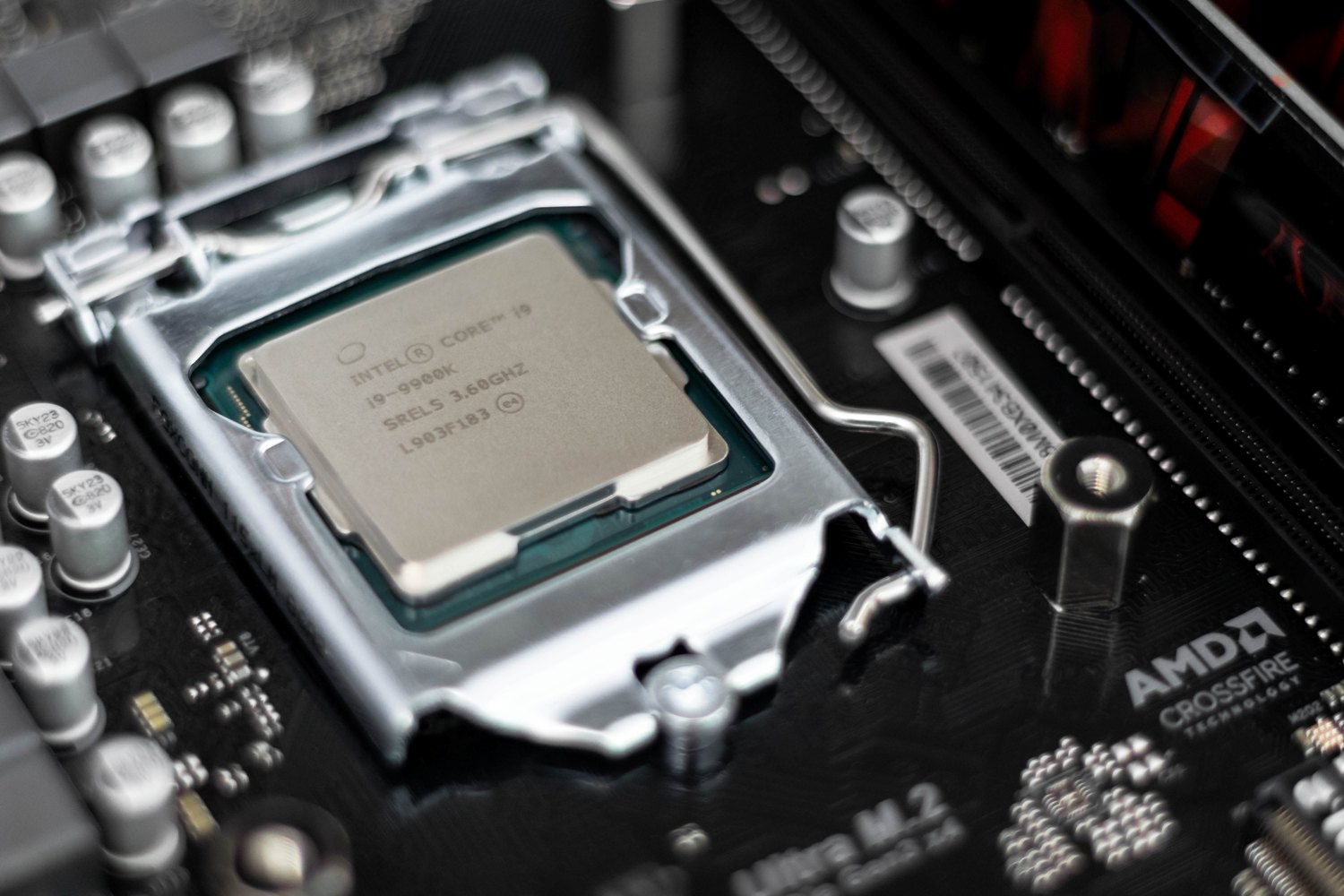

Socket del procesador: Es el lugar donde se instala y fija procesador a la placa base. Tipos de socket, actualmente, solo hay dos: o bien tienen los pines que hacen contacto en el propio socket en disposición LGA (Land Grid Array) como emplea Intel en sus procesadores desde hace años, o bien tienen una serie de taladros verticales donde se insertan los pines que están en el procesador, como los AM y FM de AMD (disposición BGA).

Chip de la interfaz de sonido integrada.
Chip integra una completa interfaz de audio, de alta calidad y con soporte multi-channel.

Ranuras para RAM: Se encuentran generalmente al lado derecho del socket del procesador en la mayoría de placas base de escritorio. Su número siempre es par (excepto en placas ITX muy específicas), de tal manera que podremos encontrar 2, 4, 6 u 8 ranuras para la RAM.

Conectores para ventiladores: Se encuentran distribuidos generalmente por los bordes superior, derecho e inferior de la placa base, aunque en placas modernas también se incluyen en medio del PCB de la placa base para facilitar la conexión del ventilador trasero o de los ventiladores del disipador del procesador.

Conector de alimentación ATX de 20+4 pines: Es aquel donde se conecta el cable principal de alimentación del sistema compuesto por 24 receptáculos individuales (20 en placas se bajo consumo, y por eso éste viene partido en 20+4 en todas las fuentes de alimentación), cada uno con un pin metálico vertical.

BIOS: (Basic Input Output System – Sistema Básico de Entrada Salida) es un programa que se encuentra grabado en un chip de la placa base, concretamente en una memoria de tipo EEPROM (Electrical Erasable Programmable Read Only Memory).

Módem: Es la figura que lleva las señales procedentes del proveedor de servicio de internet (ISP) y las transforma en una conexión a internet para que el router Wi-Fi las reenvíe. Dicho de una forma sencilla, el módem le proporciona acceso a la Red de Redes pero también puede marcar la diferencia con la eficiencia de tu Wi-Fi doméstica.

Switch: Dispositivo digital cuya función es interconectar dos o más segmentos de red, de manera similar a los puentes, pasando datos de un segmento a otro de acuerdo con la dirección MAC de destino de las tramas en la red.

Access Point: Un punto de acceso inalámbrico (WAP o AP por sus siglas en inglés: WirelessAccess Point) en redes de computadoras es un dispositivo que interconecta dispositivos de comunicación inalámbrica para formar una red inalámbrica.

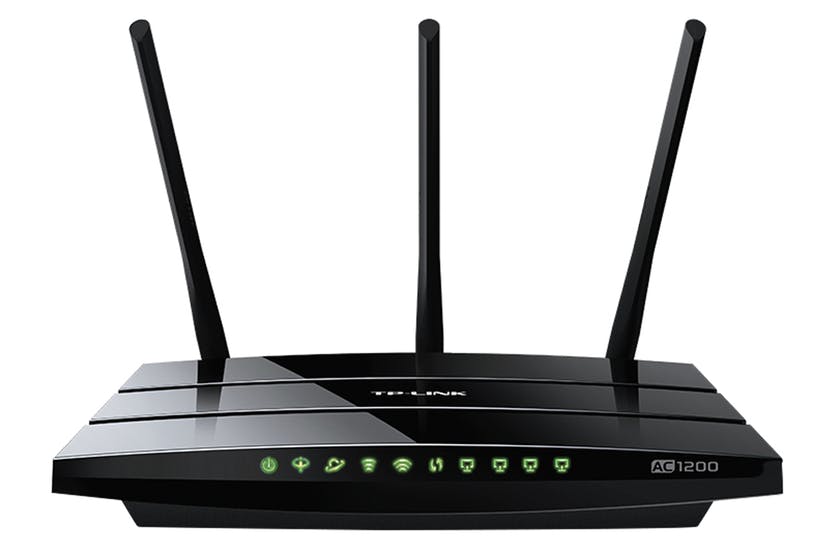

Router (ruteador): Dispositivo de hardware que permite la interconexión de ordenadores en red. En su uso más común, un enrutador permite que varias redes u ordenadores se conecten entre sí y, por ejemplo, en una casa u oficina pequeña varias computadoras aprovechen la misma conexión a Internet.
